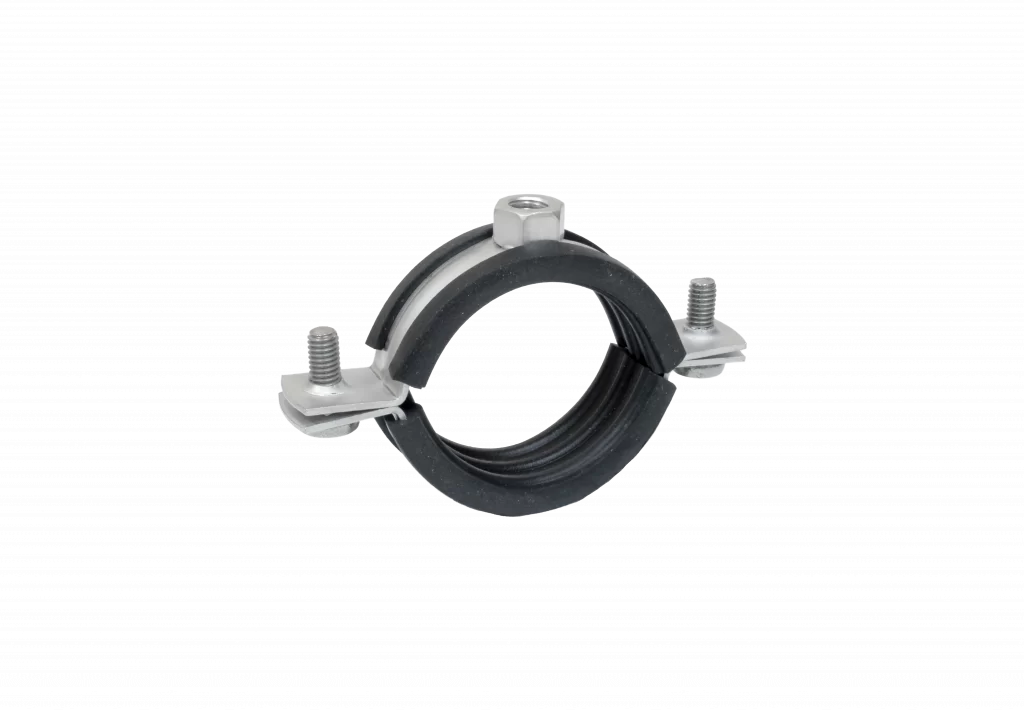

Dvodijelna obujmica S-RS A2 (prokrom) s gumom

  • materijal nehrđajući čelik A2 1.4301
  • gumeni uložak prema DIN-u 4109, debljine 4 mm
  • postojanost na temperaturu od -40° C do +100° C
  • priključna matica – vidi tablicu (PM) DIN 934 A2 1.4301
  • vijci DIN 7985 i DIN 933 sa maticom DIN 934 A2 1.4301
  • preporučena nosivost – vidi u tablici
DimenzijePMMaterijalVijciNosivost doStan. pakiranjeŠifra
12-14 1/4″M8x8 mm18 x 1,5 mmM6 x 152,0 kN150119012014
15-19 3/8″150119015019
21-23 1/2″100119020025
26-28 3/4″ 100119026028
32-35 1″ 75119032035
40-43 5/4″ 50119040043
44-49 6/4″ 50119044049
50-55M8/M10 x 15 mm18×2,00 mmM6 x 202,5 kN50119050056
57-61 2″ 50119057061
63-6750119063067
70-7350119070073
74-80 2½” 50119074080
83-91 3″50119083091
101-10623×2,5 mm3,0 kN25119101106
108-114 4″25119108114
115-11625119115116
12525119125000
131-135 5″M10 x 10 mmM8 x 30 + M825119131135
137-14225119137142
159-16320119159163
165-169 6″20119165169
200-20615119200206
210-21210119210212
